閥口定位檢測
測試對象（類似件）
視覺要求：

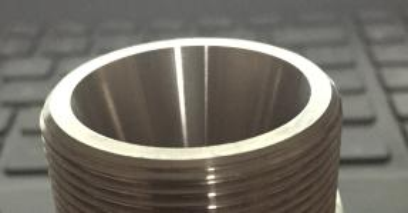

下圖為參照的測試件：
一、功能要求：
1.能夠找到定位孔位置輸出數據進行對接；
2.物件X/Y方向存在5-10cm的偏差，Z軸存在1cm偏差；
3.與PLC配合機械完成動作。
針對被定位件，我們建議圓口處不要有銹跡、污漬、反光的越好越佳， 口徑附近不要有太多突出的圖案（例如棱角可以稍微小一點），另外建議機械一致性越高越好，盡量XY不要超出6cm，Z軸1cm，這樣可以提高穩定性；
對接視覺設計

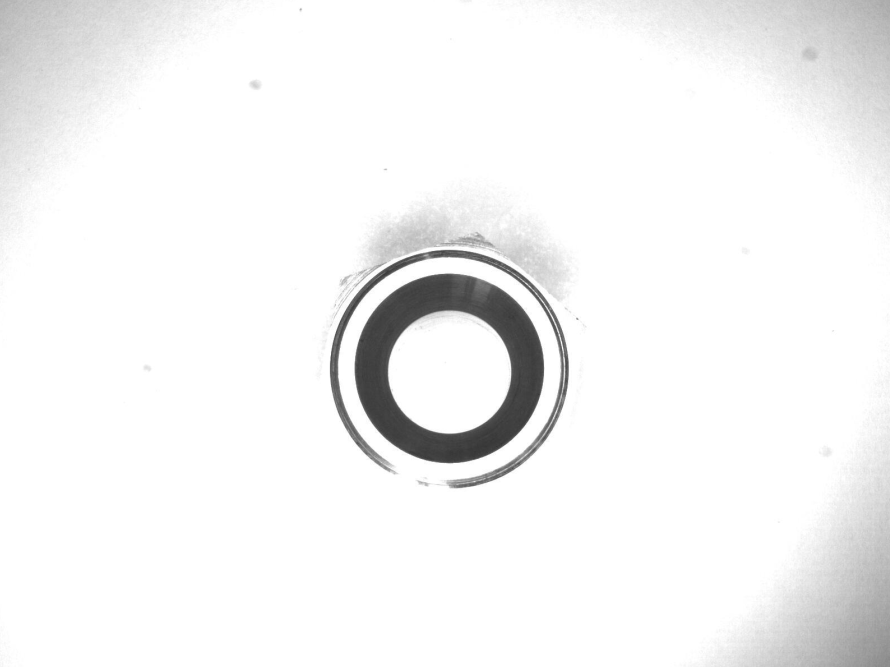

相機取照?qǐng)D
相機識別
視覺界面展示

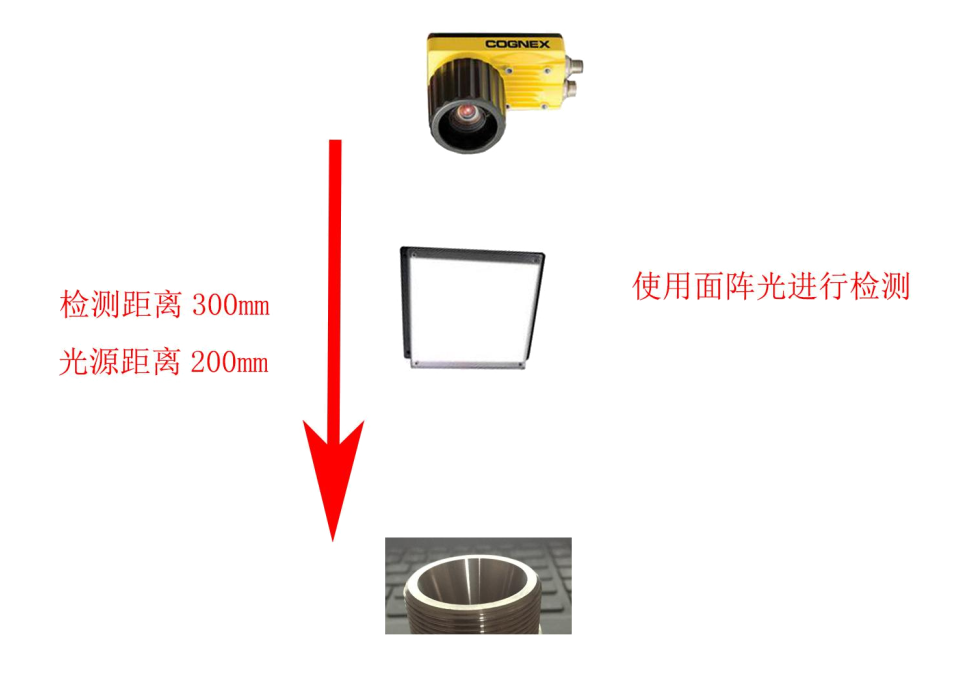

視覺安裝要求
1.確保相機平面與工件平面之間夾角在5度以內；
2.必須進行鏡頭畸變矯正及標定(Pixel to World Value)；
3.相機或工件的抖動都會干擾測量值的準確性，機構需做抖動處理外部光源過強會干擾測量值的準確性。
當前檢測我們主要以理論參數和模擬圖進行比對， 綜合方面評估此項目視覺可行， 當前配置可根據后期現場實測進行部分修改及調整；
