2D視覺系統 >線掃描視覺系統 In-Sight9902L

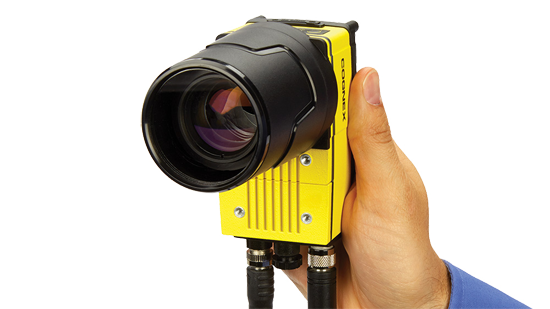

高分辨率線線掃描智能相機In-Sight9000
In-Sight 9902L 2K 線掃描相機是一款獨立的視覺系統，適合詳細檢查大型、圓柱形或連續移動的物體。該系統以每秒 67,000 行的速度采集各個像素行，并提供 32MP 分辨率的圖像，能夠檢測到快速生產線上的細微缺陷。這種獨立的視覺系統每次只需要查看目標部件的很少一部分，使其成為視野或安裝空間受限的應用的理想選擇。
獨立線掃描系統
In-Sight 9902L 是一款可直接在相機上處理圖像的嵌入式工業線掃描系統。板載處理使其不再需要單獨的控制箱，并減少了需要在空間受限的生產線上安裝的設備數量。此外，IP67 級外殼可保護系統免受液體和灰塵的影響，無需外部再加一個外殼。
快速、高分辨率的圖像采集
In-Sight 9902L 有較快的 67 kHz 線速率，僅需 14.9 微秒即可采集一行數據。該相機每行采集 2,000 個像素，可提供 32MP 的圖像（16,000 行），使視覺工具能夠執行高度詳細的檢查。
In-Sight 視覺工具
In-Sight 視覺處理工具的功能包括提取和處理圖像特征以供進一步進行數據分析和制定決策。In-Sight 視覺工具套件包括：

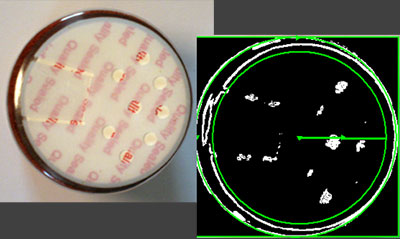

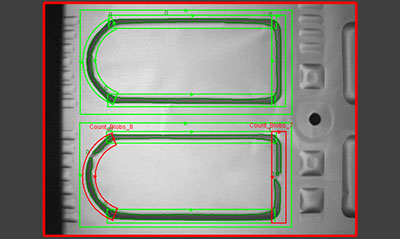

Blob工具
Blob工具用于檢測有類似灰度的功能特征。可用于量化缺陷大小或定位沒有重復
形狀的功能特征。Blob工具可用于黑白和彩色圖像上以量化特定顏色的量。

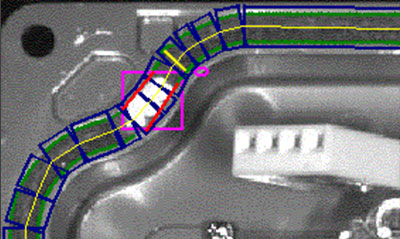

邊線和 InspectEdge工具
邊線工具用于檢測零件上的亮暗交接處。邊線工具結果可用于測量距離，也可通過對找到的邊線數量進行計數來檢測。邊線可用于檢測和測量圓和弧。InspectEdge 工具跟蹤零件的邊線以檢測缺陷。

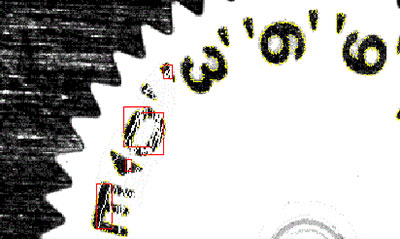

瑕疵探測工具
Flex Flaw 和 Surface Flaw 等瑕疵探測工具用于檢測零件的輪廓和表面區域。這些技術能夠適應照明和零件外觀的差異。

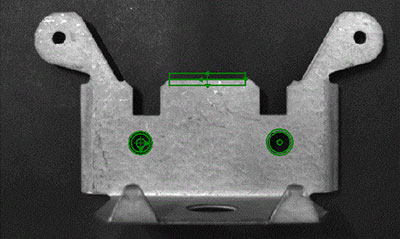

幾何圖形工具
幾何圖形工具通過簡單的點擊操作測量零件的關鍵尺寸。角、弧、直徑和點線之間距離使用實際校準值以提供準確且可重復的結果。

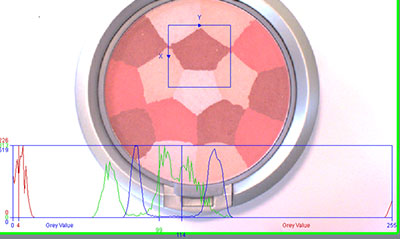

柱狀圖工具
柱狀圖用于根據亮度檢測或監控零件功能特征。
ID 工具
1DMax 和 2DMax+ 讀碼算法對一維條碼和二維碼有較高的讀取率，包括難讀的二維直接部件標識。
圖像過濾工具
使用其他視覺工具進行額外處理之前，先使用圖像過濾來突出零件功能特征或去除功能特征。對于彩色相機，還可提供24 位色彩過濾。

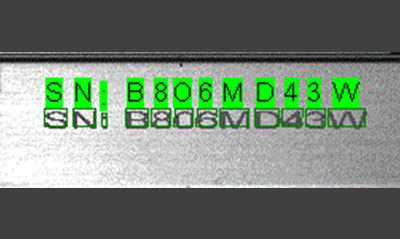

字符識別工具
OCV/OCR 工具分割、提取和字體培訓以對圖像中的字符進行字符識別 (OCR) 和字符驗證 (OCV)?？膳嘤?xùn)字體的工具能夠準確地讀取混亂背景上的低反差或間隔不均勻的字符。

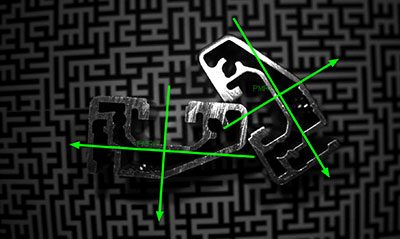

圖案匹配工具
準確定位元件是大部分視覺應用的一步?？的鸵晿I(yè)界圖案匹配技術，例如 PatMax RedLine，即使對于旋轉、縮放和有照明差異的圖案也能提供理想的準確性和穩定性。

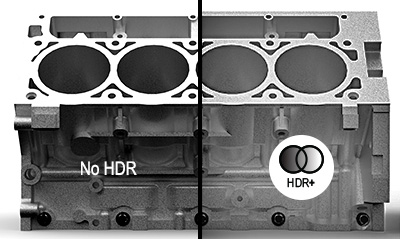

高動態范圍增強 (HDR+) 技術
HDR+ 延伸了高動態曝光技術 (HDR) 的界限，可以增強整個圖像的圖像對比度但不會降低采集速度。
應用
檢查長、圓柱形和連續運動的部件線掃描相機是檢測快速移動生產線上的超大或圓柱形物體的理想選擇。
線掃描有很多應用，常見的有：圓柱形物體，如汽車過濾器和電池，產品在生產線上旋轉時可以進行100％ 的表面檢查曲面上的標簽檢查，例如湯罐或瓶子包裝，可以“展開”到二維平面進行檢查大型物體，如太陽能電池和車門板，可以整體成像和檢查。
快速移動物品的檢測：

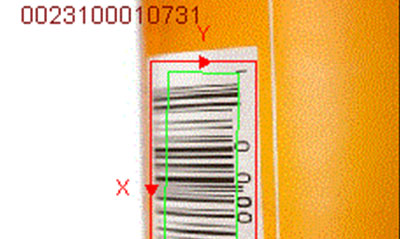

圓柱體表面的旋轉檢測：

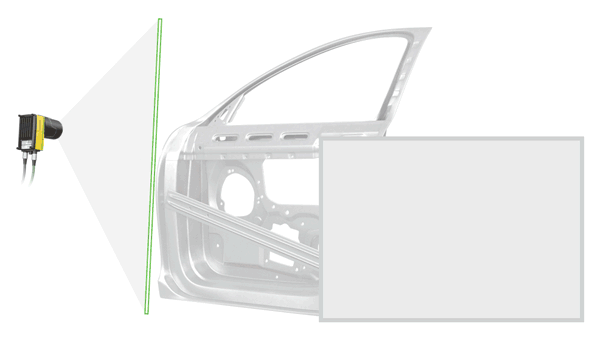

太陽能電池或車門板的整體成像檢測：
