生產MES方案
制造執行系統（MES）

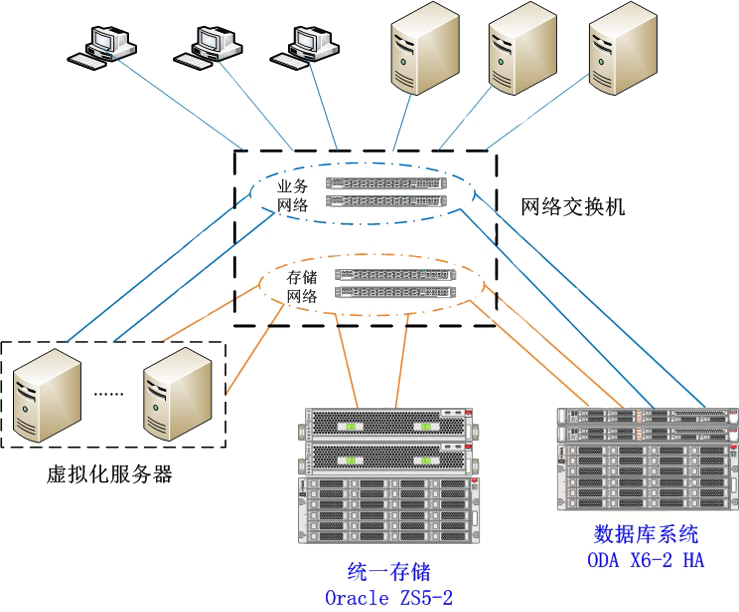

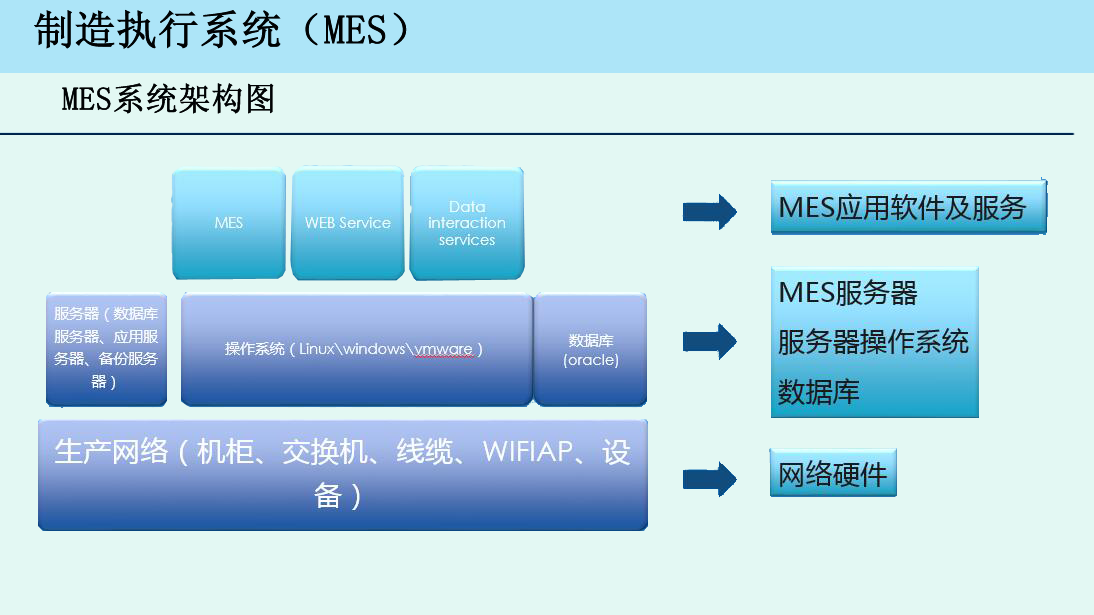

系統構架
網絡構架作為MES系統的重要支撐，是必不可少的，在規劃網絡的時候，必須考慮整套網路的穩定性、安全性、擴展性幾個要點。
穩定性：系統的數據庫服務器、應用服務器都需要有備份措施，在主服務器出現故障時，可以快速的切換到備份服務器，不影響生產計劃。
安全性：系統采用硬件防火墻和固定IP綁定的方式來防止他人惡意進入內部網絡，防止竊取重要數據或影響生產。
擴展性：網絡中預留擴展網絡接口和IP段，可兼容以后的系統擴展。
數據庫層
利用Oracle Database Appliance X6-2數據庫機構建DBaaS平臺，整合、集中支撐MES系統各數據庫系統；
ODA X6-2避免“自建”數據庫解決方案的復雜性、調優需求和高昂成本，完整包含了構建數據庫系統所需的服務器、存儲、網絡以及數據庫及管理等軟硬件模塊功能，同時在硬件層和軟件層均采用集成設計，為運行 Oracle 數據庫而優化，能以整體方式作為運行 Oracle 數據庫的優化平臺而工作。
ODA X6-2的特點在于其簡單性。每款數據庫機都是一個完備的系統，包含經過集成設計、可協同工作的硬件和軟件，從而可為客戶節省時間。易于實施、易于管理和維護。
存儲層
配置一套Oracle ZS5-2統一存儲，用作虛擬化系統以及備份系統的存儲平臺。
ZS5-2配置了強大的軟硬件系統，能夠提供強大的性能以及存儲服務支撐。
服務器硬件配置
服務器：2個1RU計算節點.每節點包含:
·2顆10核 2.2 GHz Intel Xeon E5-2630 v4處理器
·256 GB 內存，可擴展至768 GB
·兩塊480 GB SSD用作本地存儲（鏡像）
·冗余的InfiniBand心跳互聯
·可選萬兆電口或光口網絡接口
共享存儲4RU（可擴展至2個存儲柜）：
·4x200 GB裸容量SSD 固態硬盤用于redo日志
·10x1.6 TB裸容量SSD 固態硬盤用于存儲數據、歸檔日志，擴擴展到20塊
·注為提高性能和可靠性，將1.6TB的SSD分區并格式化為1.2TB容量進行使用
統一存儲Oracle ZS5-2
統一存儲：
支持以太網、IB以及光纖通道連接
深度集成Oracle數據庫：
ADO、OISP、快照集成管理
混合存儲池：
在DRAM、閃存緩存和硬盤之間動態分配緩存
內置數據服務：
在線壓縮、重復、克隆和復制
支持Oracle混合列壓縮：
有效提升可用容量
雙活高性能控制器，配置：·72個2.3Ghz Intel Xeon高性能處理器內核
·768GB RAM緩存
·8個萬兆千兆自適應以太網口
支持NFS、WebDav、SMB、IP SAN等多種訪問方式
參考硬盤配置:
2塊200GB 寫加速固態硬盤
20塊8TB 7200rpm SAS3企業級驅動器
混合存儲池自動將數據緩存到動態隨機存取存儲器(DRAM) 或閃存中，優化性能和提高
配置全部容量的在線壓縮、重復、快照克隆軟件
系統層面詳細分析
稱名 | 所需設備 |
機房設備支持設施 | 服務器機柜、交換機機柜、服務器和交換機電源、服務器和交換機UPS、機房空調系統 |
服務器及主要網絡設備 | 服務器集群（包括網絡構架圖中的所有服務器類型）、主交換機、網線 |
服務器操作系統及數據庫軟件 | 服務器操作系統（Red Hat Enterprise Linux for Virtual Datacenters, Standard ），數據庫（Oracle） |
服務軟件系統 | 數據報文交互軟件（用來和設備PLC進行數據交互）、WebService（和PDA等移動設備進行數據交互）、打印服務軟件系統（用來打印條碼標簽） |
車間網絡及其設備 | 產線交換機、無線WIFIAP、工控機、標簽打印機（打印耗材）、傳感器、條碼采集器 |
客戶端軟件 | PC端軟件（處理PLC無法處理的問題，例如打印功能/測試文件讀取功能），PDA軟件（移動設備） |
MES系統軟件 | MES系統軟件 |

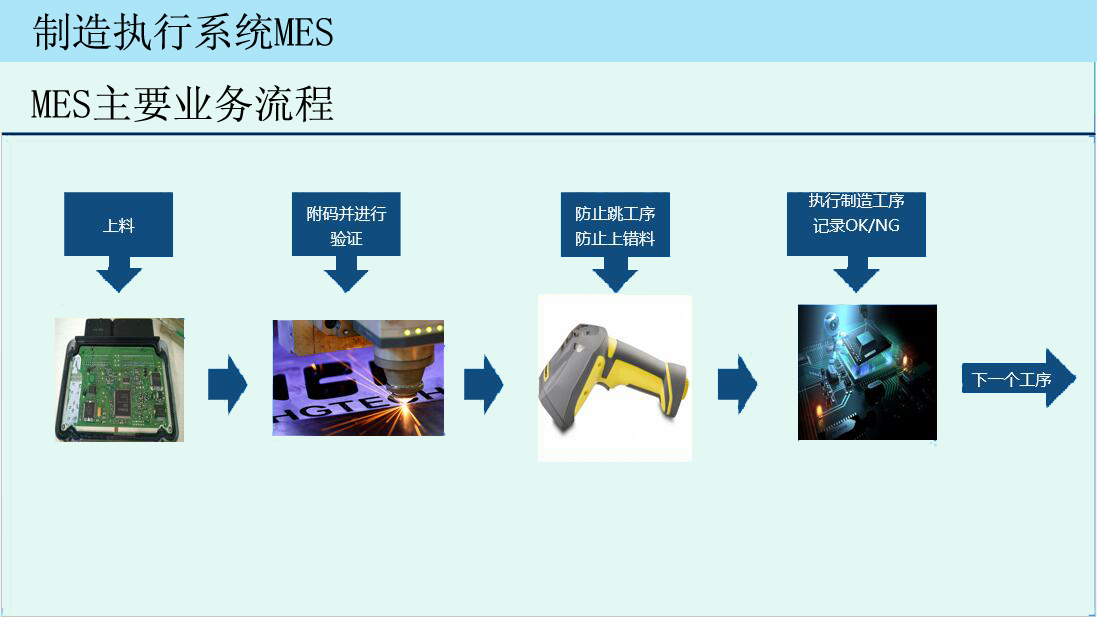

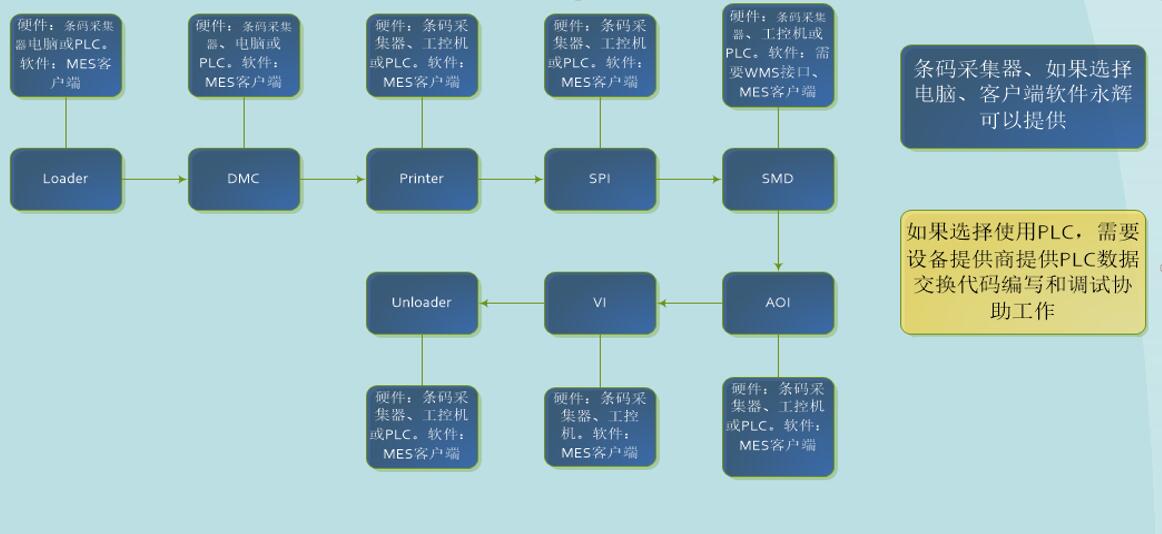

業務流程

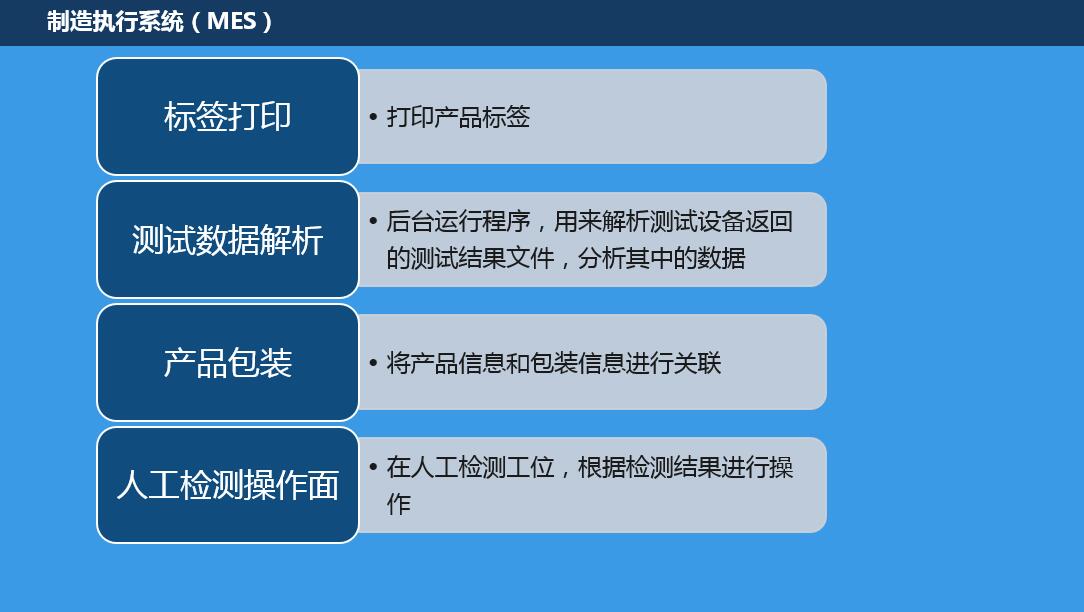

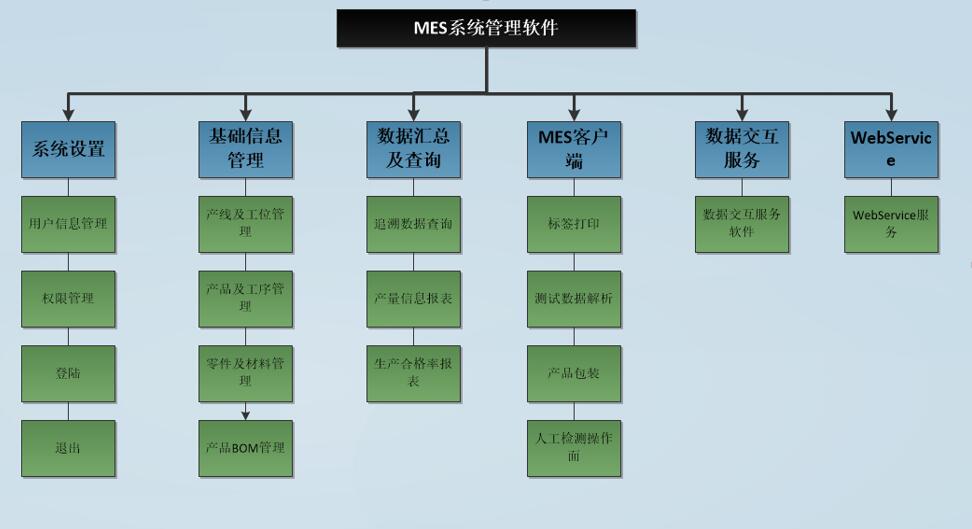

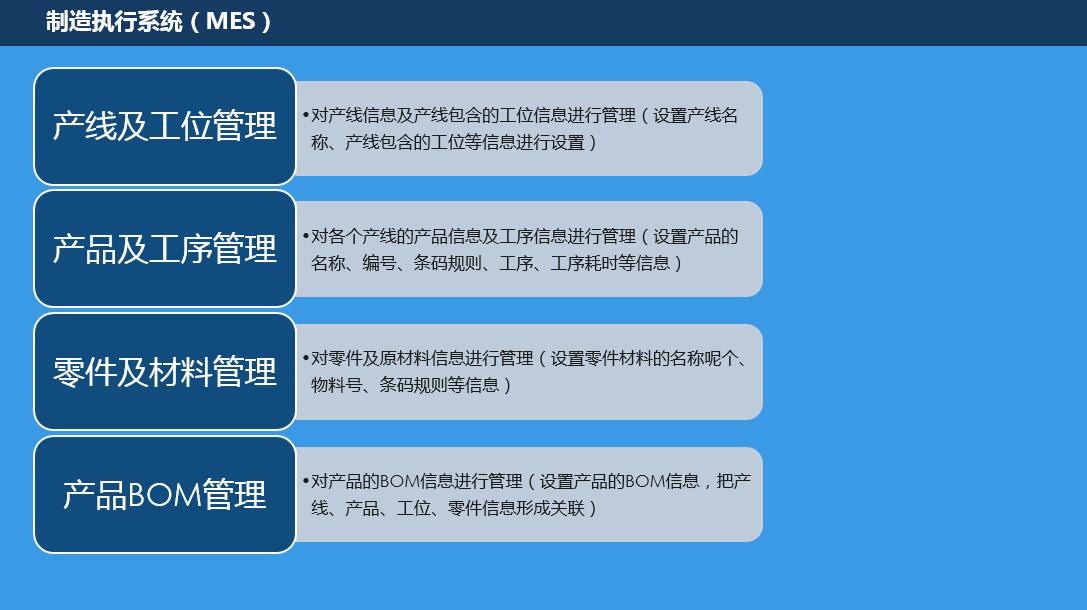

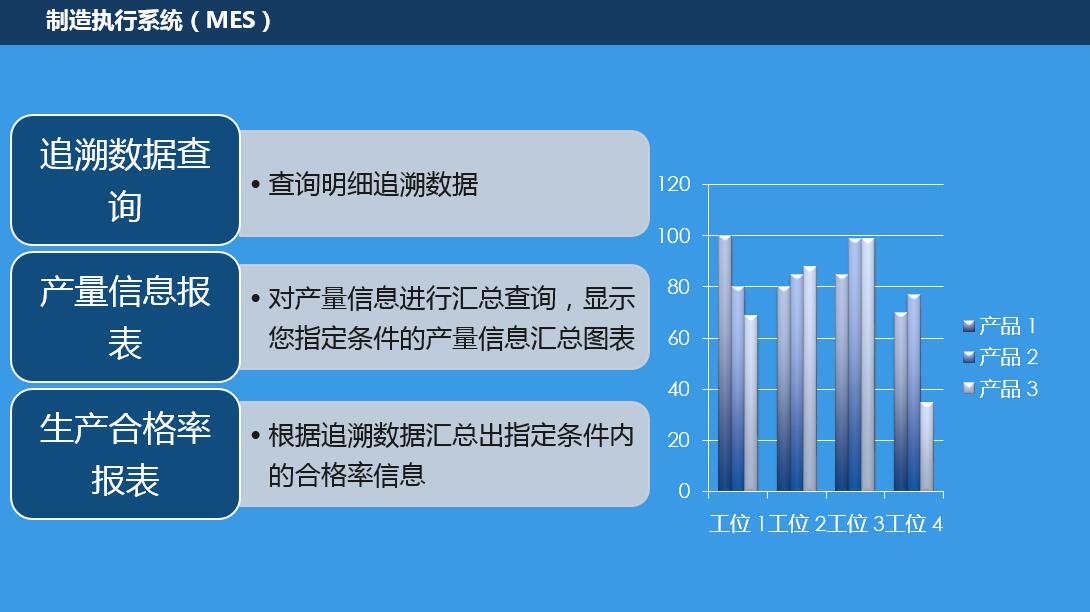

MES軟件系統功能設計
