你知道一條產線在引進自動化機器視覺檢測流程需要經歷哪些流程嗎，其實很多人都是在研究視覺技術的基本原理，卻將重要的落地環境忽略不計，認為這只是服務商需要考慮的事，但是作為甲方單位，如果有些事情如果我們提前準備好，那么項目的進度往往事事半功倍的！
一.被測物體
1、被測物體特點：可確定項目功能類型(缺陷、讀碼、測量、識別、定位、OCR、采集)
2、被測物體的尺寸和形狀
3、視野范圍
4、精度要求
5、表面材質和顏色
6、被測物的種類是多少？ 在那之后，追加了嗎
二.設備信息
1、所處環境：室外、室內、外部元素的干擾(雜光、高溫高濕、粉塵、油水、振動、靜電) ) )。
2、傳輸形式：來料形式、靜態拍攝、動態拍攝、傳輸速度、節拍、上下游流程
3、占地空間和位置：確定系統架設方式、景深、畸變矯正
(可以確定相機、鏡頭選型，估算算法工作量和項目風險點)
4、設備上下游環節：判斷自動化程度、設備工作原理、工作功能劃分、其他項目機

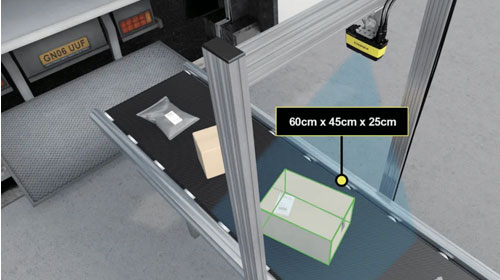

5、同步執行單元：體積、測距、稱重、監測、數據等
三、執行機構(可確定總體方案框架和設備清單) )。
1、工作執行機構：機械臂、傳送帶、直線電機、氣動電磁閥、音響報警等
2、控制邏輯：上下位機型號( PLC、單片機、工控機)、攝像命令、結果接收
3、通信格式：通信端口及協議( RS232、RS485總線、I/O、TCP/IP、modbus、PROFINET )、通信協議格式
4、動作精度
5、第三方對接
四、軟件需求(確定軟件工作量和風險點，明確原型開發時間) ) ) ) ) ) ) ) )。
1、接口、功能：接口配置、結果顯示與統計、權限管理、通信、數據處理
2、處理時間：從拍攝到結果輸出的時間，或按節拍時間分割計算
3、參數項目
4、運行環境
五.責任分工
1、調試協助：第三方人員協助、協議和接口
2、驗收標準
3、結構件及電氣控制
4、售后服務：移交合作伙伴，提供培訓和必要的支持
六.項目輸出成果
1、設備型號：照相機、鏡頭、光源、機床、配件
2、結構尺寸：攝像機工作距離(鏡頭下端到被測物體前端的直線距離)、光源工作距離(光源下端到被測物體前端的直線距離)、攝像機光源的安裝角度和方向、電纜預留空間、各設備的間隔尺寸
3、圖像效果：利用包含被攝體特征的相機拍攝圖像
4、處理效果：軟件處理顯示效果
5、參數：視野范圍、單位像素精度、軟件精度、曝光時間、增益、伽馬
以上是今天帶來的機器視覺檢測流程的基本內容，如果您還有什么不同的看法或意見，歡迎在評論區留言哦！
