眾所周知，在工業生產中，傳統的檢測技術需要大量的檢測工作者，不僅影響生產效率，而且?guī)聿豢煽康囊蛩亍?/span>
視覺檢測技術克服了傳統檢測技術的缺點，確保了檢測的安全性。 可靠性和自動化程度高，已成為當前檢測技術的研究熱點之一。
機器視覺檢查的主要過程如下。 首先利用CCD攝像機將采集的目標轉換成圖像信號，再根據像素的分布和亮度轉換成特殊的圖像處理系統.顏色和其他信息。 圖像系統對這些信號進行各種計算，提取目標的特征，例如面積.長度.數量.位置等。 最后，根據尺寸、角度、偏移量、個數合格/不合格等預設的容許度和其他條件輸出結果，大大提高了工作效率和產品質量。
今天，我們就來分享一下基于機器視覺的工業零部件檢測是如何實現的吧。

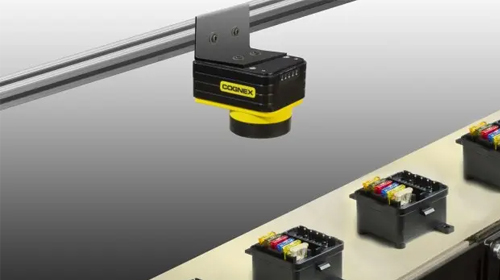

機器視覺硬件產品
工業零件的全系統檢查流程如下
1)將部件放在傳送帶上，隨著步進電機移動攝像機下方；
2)曝光控制工業相機，采集圖像；
3)將采集到的圖片傳輸給計算機
4)對圖像進行濾波等預處理；
5)選擇要測量的區域，對該區域進行亞像素定位，找到該區域的邊緣，完成邊緣間長度的測量；
6)利用模板匹配方法自動找出待測圖像中的角度，測量角度值；
7)在實際生產測量中，根據技術指標要求，判斷零件合格與否；
8)合格零部件由去除機構送入產品箱，不合格零部件送入廢品箱。
眾所周知，影響系統測量精度的因素很多。 通過實際分析，我們來看看成像系統主要存在誤差、各種噪聲、標定誤差和軟件算法誤差，這些誤差對檢測系統的影響和解決方案。
1 .成像系統誤差： CCD分辨率是測量系統中的重要指標之一CCD攝像機的分辨率越高，被測物體的實際尺寸越小，圖像的物面分辨率越高，系統的檢測精度越高。 成像系統的幾何畸變誤差是影響光學檢測精度的典型系統誤差之一。 選擇高質量的雙遠心鏡頭，可提高檢測精度。
2 .各種噪聲：包括供電電源的變化和光源自身的發光不穩定引起的隨機變化噪聲、光響應的不均勻引起的空間變化噪聲、照相機的暗電流分布的不均勻、光接收元件的大小、不同間隔引起的噪聲。 選擇亮度較大的噪波。 亮度調節.均勻性和穩定性好的機器視覺光源CCD的合理參數設定有利于噪聲控制.
3 .校準誤差：系統在校準過程中引入誤差。 在攝像機視場的不同方向多次校準標準件，以平均值作為最終的校準系數，可以消除鏡頭畸變引起的誤差和校準過程中引入的隨機誤差。4 .軟件算法誤差：不同的圖像處理和分析方法、不同的檢測方法和計算公式會帶來不同的誤差。
