多光源視覺檢測系統控制解決方案
發布時間: 2021-12-09
瀏覽量：1155
視覺檢測

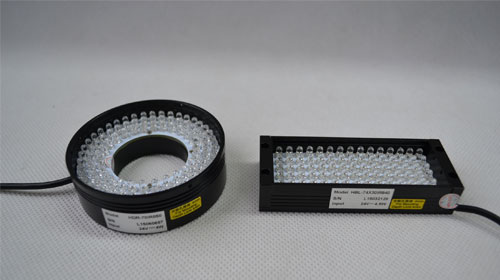

在項目的實際應用中，我們不可能是獨立相機配獨立光源，往往要考慮視覺檢測現場的實際因素，比如安裝環境的影響，這個安裝環境不一定是光亮的環境，很可能印象因素是廠企產線為我們預留的位置不足以讓我們展開，又或者我們可能遇到甲方預算上的要求，在效果合理的情況下，如何利用有限的光源數量來解決相機的進光問題。
這些問題很難從文字上描述清楚，大部分情況下，我們接觸的視覺檢測現場是各式各樣的，在這里按照固化的思維很難解決遇到的問題，我們在這里描述的只是盡可能的用我們經驗闡述，更多的需要我們在現場的靈活應用！
可以從一個觸發信號中按照預定順序分別觸發不同強度和持續時間的多個照明光源。 這被稱為突發模式，可以在不同的圖像中突出顯示不同的特征，也可以在一臺攝像機上進行多次檢測和測量，而無需多個攝像機。 這樣可以降低機械設計的復雜性、降低成本和額外的設備。 配置如圖1所示，時序圖如圖2所示。 一個觸發信號需要多個輸出，IP1上的傳感器檢測產品的存在。 在本例中，需要使用四個不同的光源，以40毫秒的間隔從相機中獲取四個圖像。 OP1、OP2、OP3、OP4分別用于輸出觸發光源的照明，OP5用于觸發照相機。 從OP1到OP4以40毫秒為單位進行脈沖化。 每個光源被觸發后，OP5也用脈沖信號觸發攝像頭。 在圖3中可以看到這樣的操作模式的效果，其中圖3展示了相同組件的圖像。 這些照片是用有三個不同光源的照相機連續拍攝的。 條形碼優化的圖像使用環形光生成。 表面缺陷圖像使用暗視場照明生成，同軸光用于檢查組件的大小。
以上便是陜西永輝小編整理的多光源環境下視覺檢測方案的控制系統，如果您有什么問題，歡迎留言或者致電我司！
